Gefen EXT-UHD-LANS-TX — передатчик 4K HDMI over IP
Передатчик HDMI over IP: вход 4K 60 Гц 4:2:0 с HDR, аналоговое аудио, RS-232 и ИК. Питание от 5 В DC или PoE.
Описание

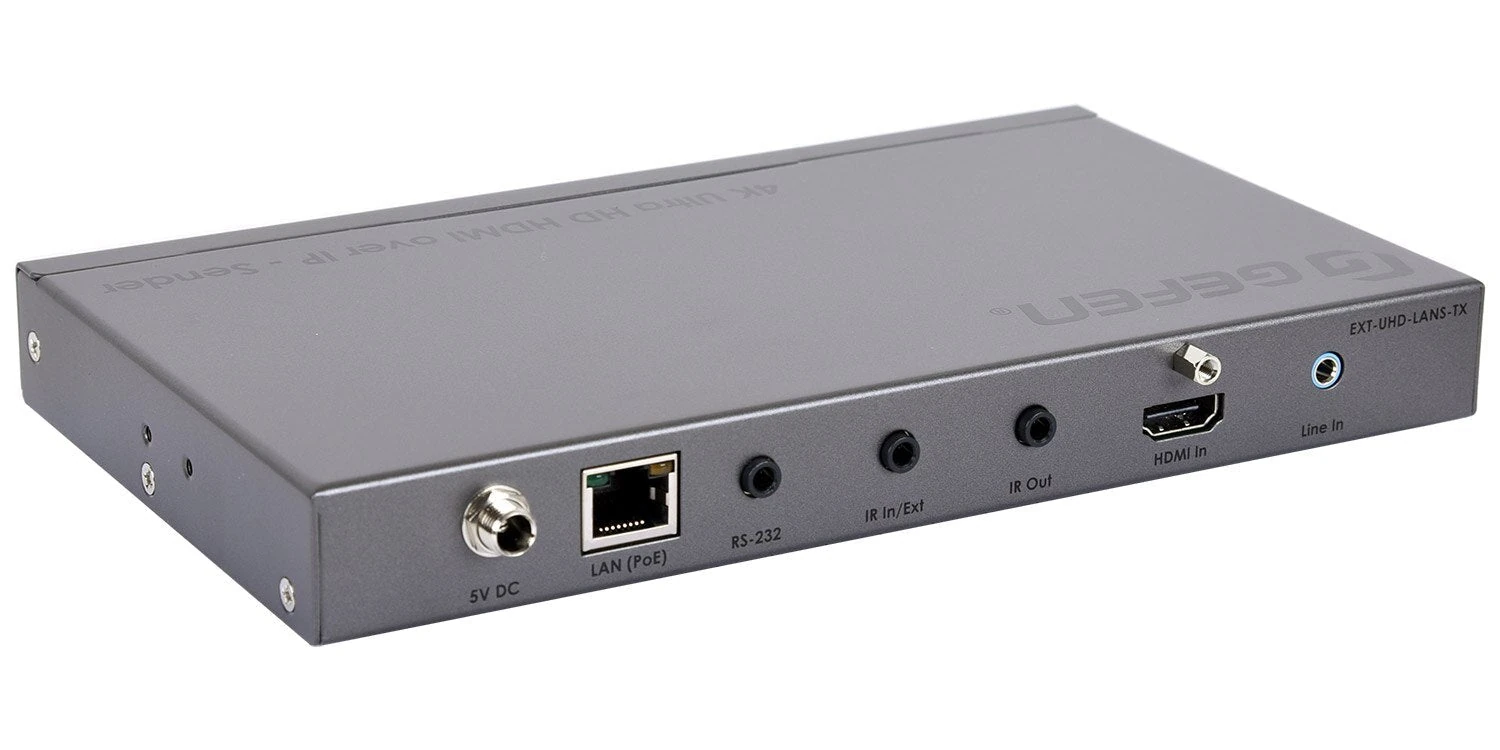

Gefen EXT-UHD-LANS-TX — передатчик второго поколения для распределения HDMI, аудио, RS-232 и ИК-сигналов по гигабитной сети. HDMI-вход принимает видео до 4K при 60 Гц с цветовой субдискретизацией 4:2:0 и поддерживает HDR. Для приёма используется отдельный EXT-UHD-LANS-RX.
Передача HDMI 4K по Gigabit Ethernet
Передатчик соединяет HDMI-источник с сетью AV over IP. В системе из нескольких передатчиков и приёмников можно распределять сигналы между дисплеями. Длина экранированного CAT5e или более высокого класса — до 100 м между передатчиком и коммутатором.
Питание и требования к коммутатору
Питание поступает от блока 5 В DC либо по PoE IEEE 802.3af. Для подключения через локальную сеть нужен управляемый гигабитный коммутатор с Jumbo Frames не менее 8 КБ и включённым IGMP Snooping. Gefen Syner-G помогает выполнить первоначальную IP-настройку.
Комплектность и подбор оборудования
Предложение относится к передатчику; приёмник выбирается отдельно. Частота и формат HDMI-входа передатчика и видеовыхода приёмника могут различаться, поэтому параметры проверяются для каждой стороны линии. Сравнить другие модели можно в разделе удлинителей интерфейсных сигналов и каталоге Gefen. За помощью в выборе сети и схемы подключения обратитесь к инженерам через форму подбора оборудования.
Характеристики

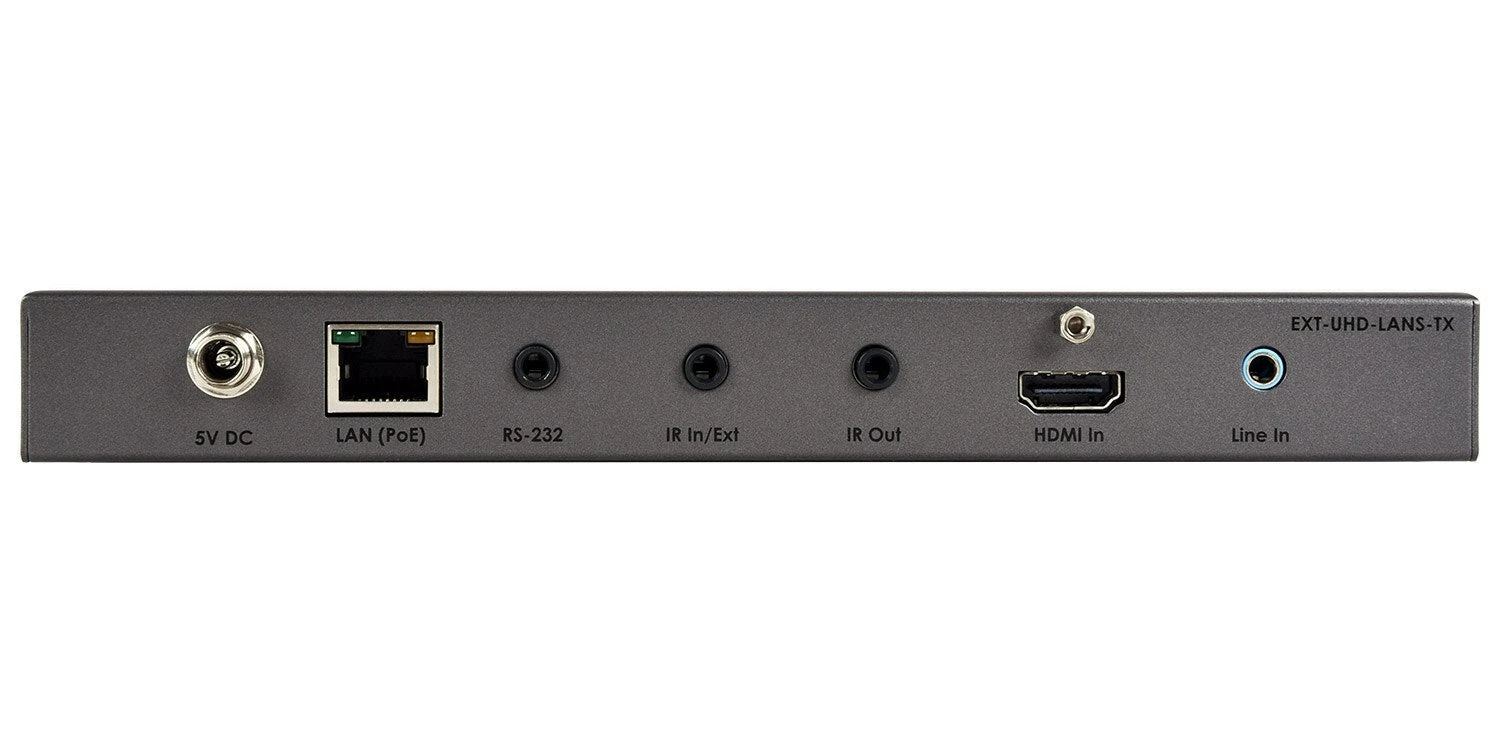

| Интерфейсы и сигналы | |
|---|---|
| Видеовход | 1 × HDMI Type A, 19 контактов, гнездо с фиксацией |
| Линейный аудиовход | 1 × стереогнездо 3,5 мм |
| Порт RS-232 | 1 × стереогнездо 3,5 мм |
| ИК-вход / вход ИК-удлинителя | 1 × стереогнездо 3,5 мм |
| ИК-выход | 1 × моногнездо 3,5 мм |
| Кнопка выбора режима | 1 × утопленная тактовая кнопка |
| Кнопка сброса | 1 × утопленная тактовая кнопка |
| Кнопка программирования | 1 × утопленная тактовая кнопка |
| Переключатель программирования | 1 × утопленный ползунковый переключатель |
| Индикатор соединения | 1 × зелёный светодиод |
| Индикатор питания | 1 × синий светодиод |
| Максимальный формат HDMI-входа | 4K при 60 Гц, 4:2:0 |
| Динамический диапазон | HDR |
| Передача по сети | |
| Сетевой порт | 1 × экранированный RJ-45 с PoE |
| Сетевой интерфейс | Gigabit Ethernet |
| Кабель и длина сегмента | Экранированный CAT5e или выше; до 100 м между передатчиком и коммутатором |
| Требования к коммутатору | Управляемый гигабитный; Jumbo Frames не менее 8 КБ; IGMP Snooping |
| Питание и условия эксплуатации | |
| Разъём питания | 5 В DC; центральный контакт 2,5 мм, наружный диаметр 5,5 мм; фиксация |
| Источник питания | 5 В DC или PoE IEEE 802.3af |
| Максимальная потребляемая мощность передатчика | 6,1 Вт |
| Рабочая температура | От 0 до +50 °C |
| Рабочая влажность | 5–90 % относительной влажности, без конденсации |
| Температура хранения | От −20 до +85 °C |
| Влажность при хранении | 0–95 % относительной влажности, без конденсации |
| Среднее время наработки на отказ (MTBF) | 50 000 ч |
| Корпус и монтаж | |
| Размеры корпуса (Ш × В × Г), без ножек и разъёмов | 214 × 25 × 123 мм |
| Масса устройства | 0,72 кг |
| Масса при отгрузке | 1,7 кг |
