Gefen EXT-HD2IRS-LAN-TX — передатчик HDMI over IP
Передатчик HDMI over IP для Full HD и WUXGA, RS-232 и двустороннего ИК-управления. До 100 м на сетевой сегмент.
Описание
Gefen EXT-HD2IRS-LAN-TX передаёт HDMI-видео, звук и сигналы управления по сети Gigabit Ethernet. Передатчик подключается к HDMI-источнику и работает с приёмником EXT-HD2IRS-LAN-RX, который приобретается отдельно. Поддерживаются разрешения до 1080p Full HD и 1920 × 1200 WUXGA.
HDMI, RS-232 и ИК по локальной сети
Линия на экранированном CAT5e или более высокой категории может иметь длину до 100 м на сегмент. Несколько передатчиков и приёмников позволяют распределять источники между дисплеями в сетевой виртуальной матрице. RS-232 и двустороннее ИК-управление используются для интеграции источников и экранов в систему управления.
Требования к сети
Для работы через сеть требуется гигабитный коммутатор. При многоадресной передаче он должен поддерживать Jumbo Frames размером 8 КБ. Если сеть используется также другими устройствами, рекомендуется управляемый коммутатор.
Выбор передатчика и подключение

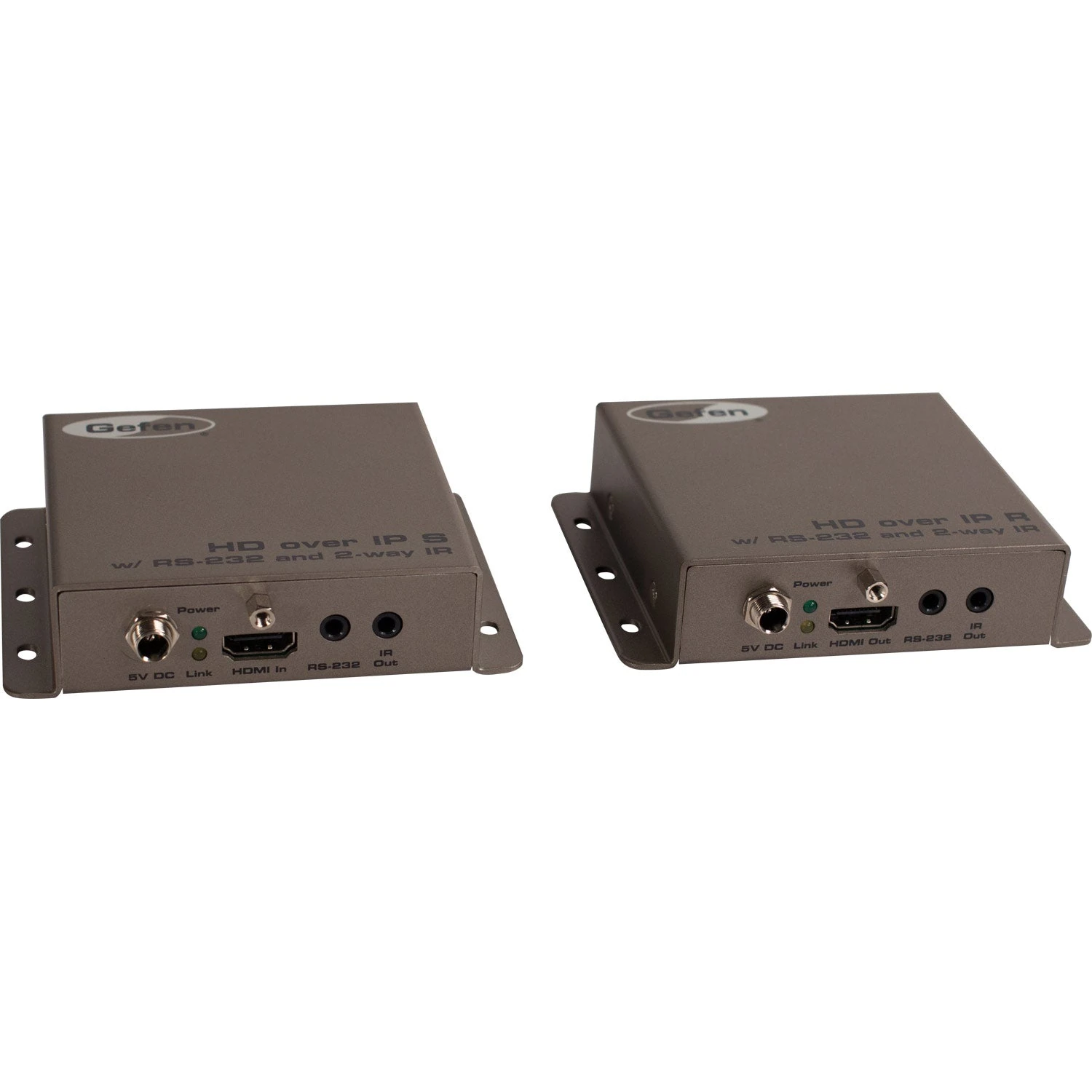

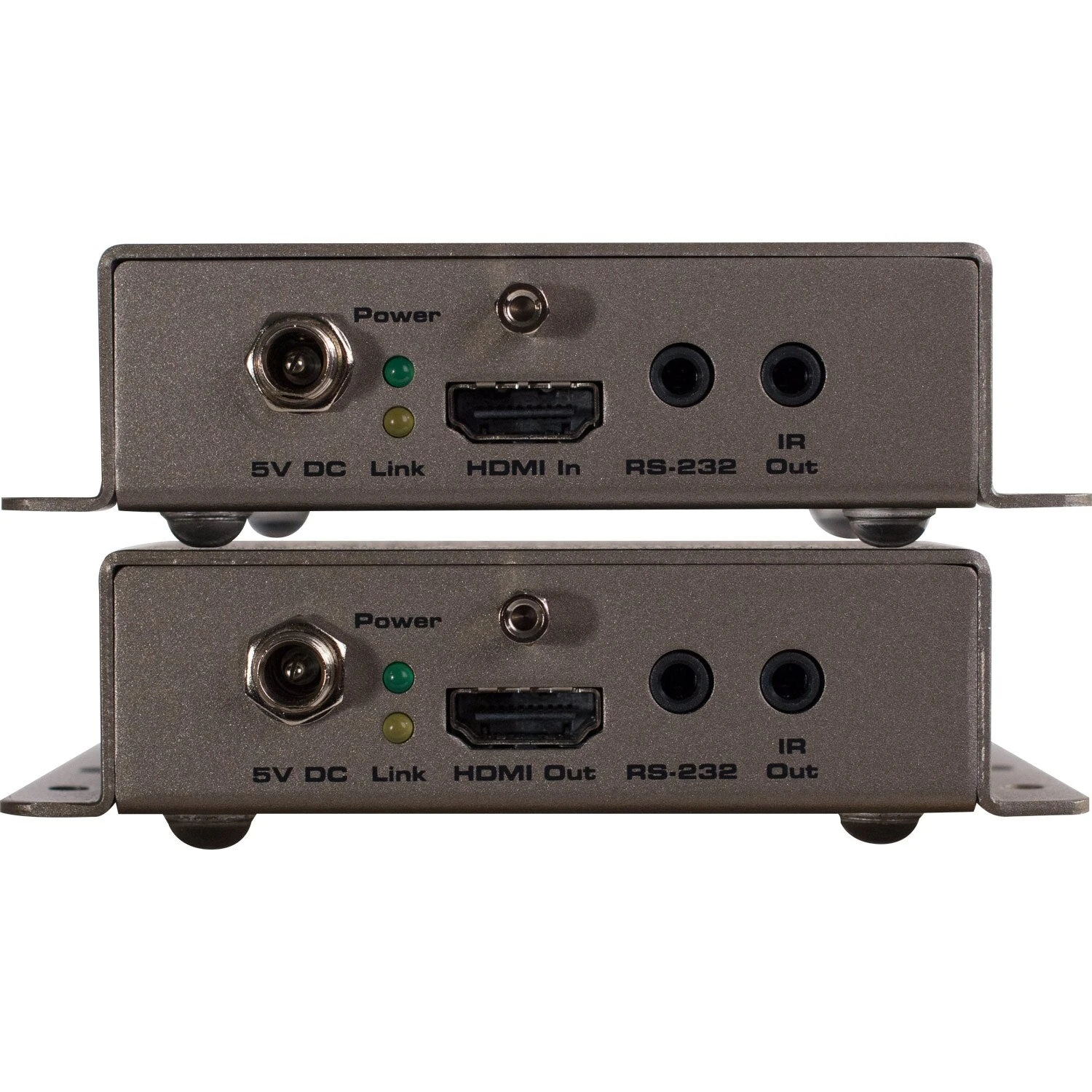

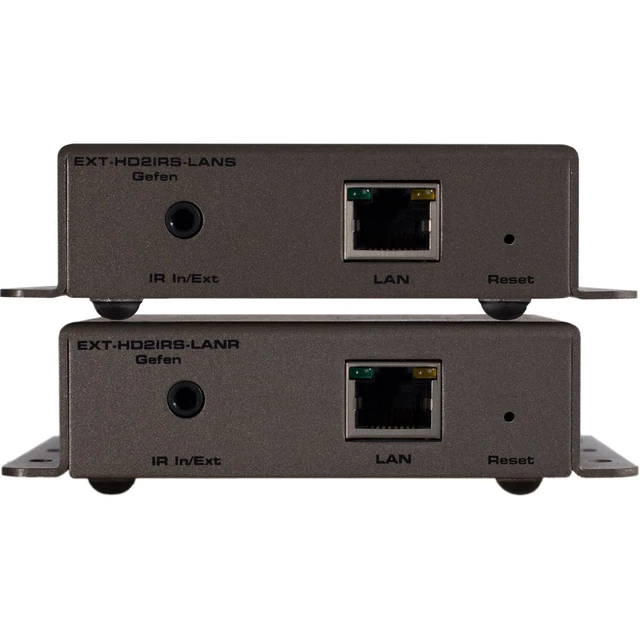

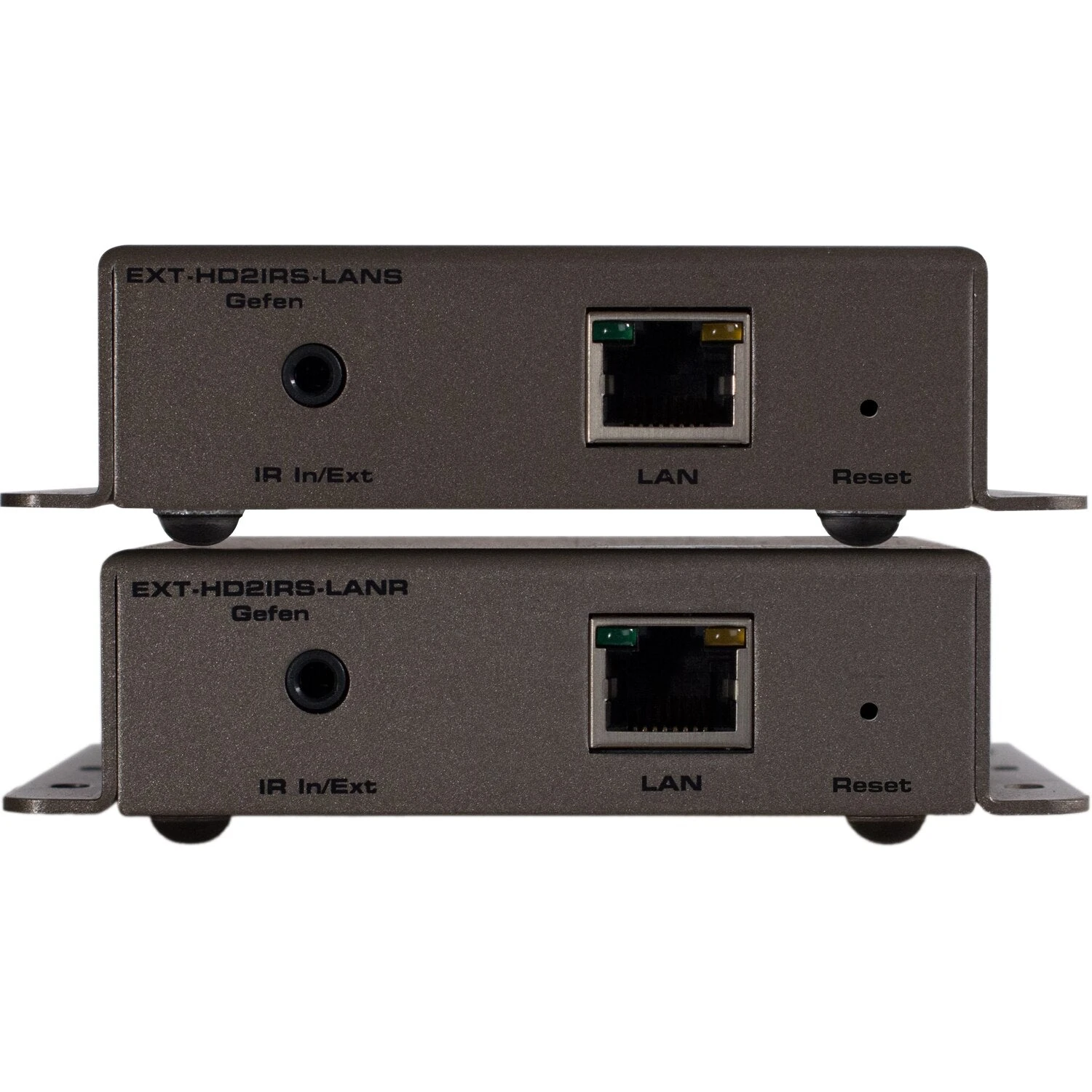

Модель предназначена для передачи HDMI и управляющих сигналов; USB-периферия в её интерфейсы не входит. На фотографиях показаны передатчик и приёмник системы, предложение относится только к EXT-HD2IRS-LAN-TX. Другие решения доступны в разделе удлинителей интерфейсных сигналов и каталоге Gefen. Уточнить комплектность и схему связи можно при подборе оборудования.
Характеристики
| Интерфейсы и сигналы | |
|---|---|
| Максимальная пиксельная частота | 165 МГц |
| Максимальная частота TMDS | 225 МГц |
| Максимальное разрешение | 1080p Full HD; 1920 × 1200 (WUXGA) |
| Поддержка HDMI-сигналов | HDCP, Deep Color, LPCM 7.1, Dolby TrueHD, DTS-HD Master Audio |
| Видеовход | 1 × HDMI Type A, 19 контактов, гнездо с фиксацией |
| Порт RS-232 | 1 × стереогнездо 3,5 мм |
| Выход ИК-излучателя | 1 × моногнездо 3,5 мм |
| ИК-вход / вход ИК-удлинителя | 1 × стереогнездо 3,5 мм |
| Кнопка сброса | 1 × утопленная тактовая кнопка |
| Индикатор соединения | 1 × янтарный светодиод |
| Индикатор питания | 1 × зелёный светодиод |
| Передача по сети | |
| Сетевой порт | 1 × экранированный RJ-45 |
| Сетевой интерфейс | Gigabit Ethernet |
| Кабель и длина сегмента | Экранированный CAT5e или выше; до 100 м |
| Многоадресная передача | Гигабитный коммутатор с поддержкой Jumbo Frames 8 КБ |
| Питание и условия эксплуатации | |
| Питание | 5 В DC; разъём с фиксацией |
| Максимальная потребляемая мощность передатчика | 6 Вт |
| Рабочая температура | От 0 до +50 °C |
| Рабочая влажность | 10–90 % относительной влажности, без конденсации |
| Температура хранения | От −20 до +85 °C |
| Влажность при хранении | 0–95 % относительной влажности, без конденсации |
| Среднее время наработки на отказ (MTBF) | 50 000 ч |
| Корпус и монтаж | |
| Масса устройства | 0,2 кг |
| Масса при отгрузке | 0,9 кг |
