Gefen EXT-ADA-LAN-TX — передатчик аудио over IP
Передатчик аудио over IP: аналоговое стерео, PCM и Bitstream до 5.1, RS-232 и ИК. Работает в паре с EXT-ADA-LAN-RX.
Описание
Gefen EXT-ADA-LAN-TX — передатчик второго поколения для передачи аудио и управляющих сигналов по сети Gigabit Ethernet. Прибор подключается к аналоговому или цифровому источнику звука через стереовход 3,5 мм, TOSLINK либо коаксиальный RCA. Для воспроизведения на удалённой стороне используется отдельный приёмник EXT-ADA-LAN-RX.
Аналоговый и цифровой звук по IP
Поддерживаются аналоговое стерео L/R, двухканальный PCM и поток Bitstream до 5.1 каналов. Аудио, RS-232 и двусторонние ИК-сигналы можно маршрутизировать независимо в совместимой системе. Модель предназначена для многозонного распределения звука и удалённого подключения аудиооборудования.
Сеть и питание
Длина экранированного CAT5e или более высокой категории — до 100 м на сегмент. Для сети требуется управляемый гигабитный коммутатор с Jumbo Frames не менее 8 КБ и включённым IGMP Snooping. Передатчик имеет один сетевой порт RJ-45. Питание поступает от 5 В DC или PoE IEEE 802.3af.
Подбор пары и совместимость
Характеристики относятся к передатчика EXT-ADA-LAN-TX. Сопоставьте разъёмы источника и аудиосистемы, формат звука и параметры сети. Вторая сторона линии — Gefen EXT-ADA-LAN-RX. Другие решения доступны среди удлинителей интерфейсных сигналов. Инженеры KVM STORE помогут уточнить схему при подборе оборудования.
Характеристики
| Интерфейсы и сигналы | |
|---|---|
| Поддерживаемые аудиоформаты | Аналоговое стерео L/R; двухканальный PCM; Bitstream до 5.1 каналов |

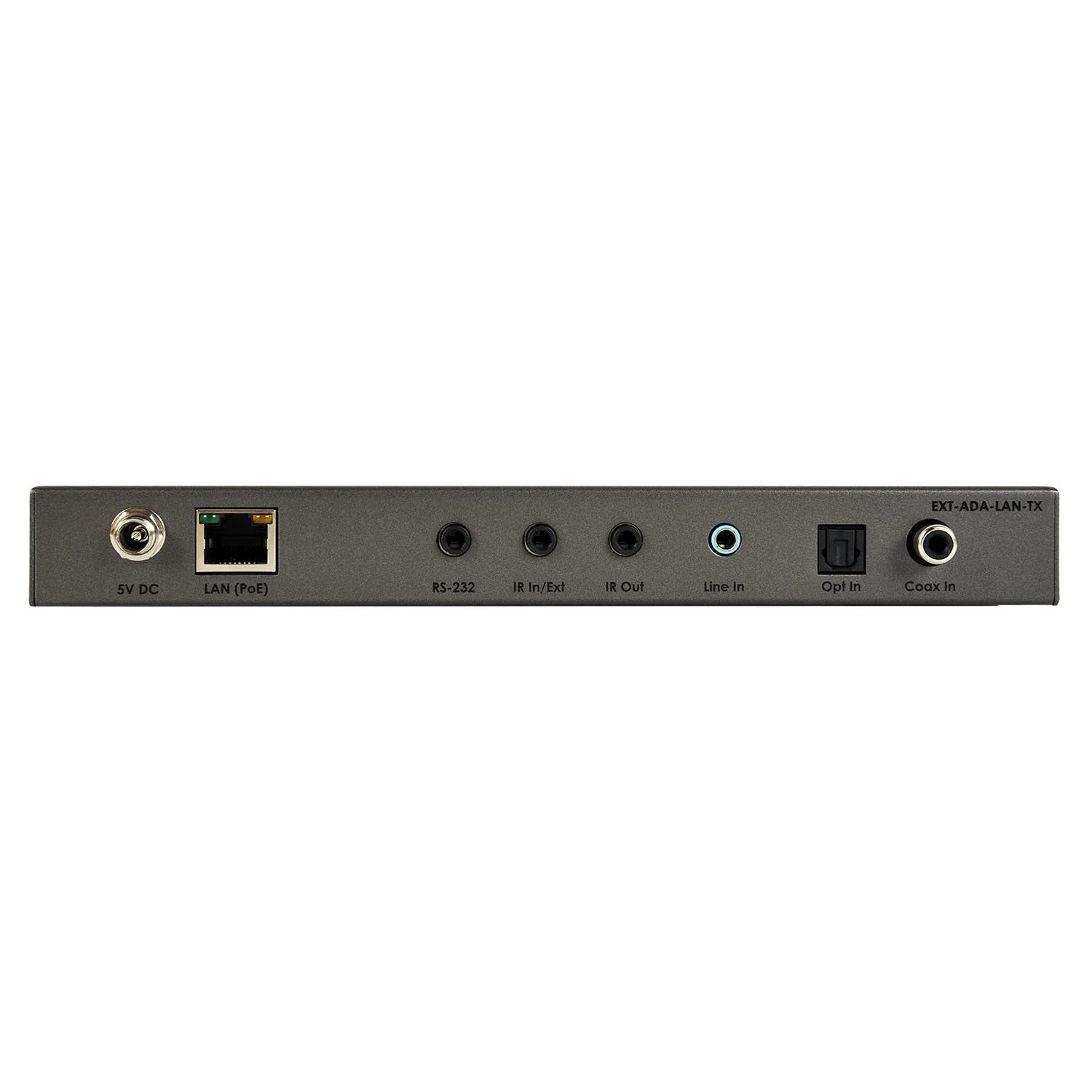

| Аналоговый стереовход | 1 × гнездо 3,5 мм |
| Оптический аудиовход | 1 × TOSLINK |
| Коаксиальный аудиовход | 1 × RCA, гнездо |
| Порт RS-232 | 1 × стереогнездо 3,5 мм |
| ИК-вход / вход ИК-удлинителя | 1 × стереогнездо 3,5 мм |
| ИК-выход | 1 × стереогнездо 3,5 мм |

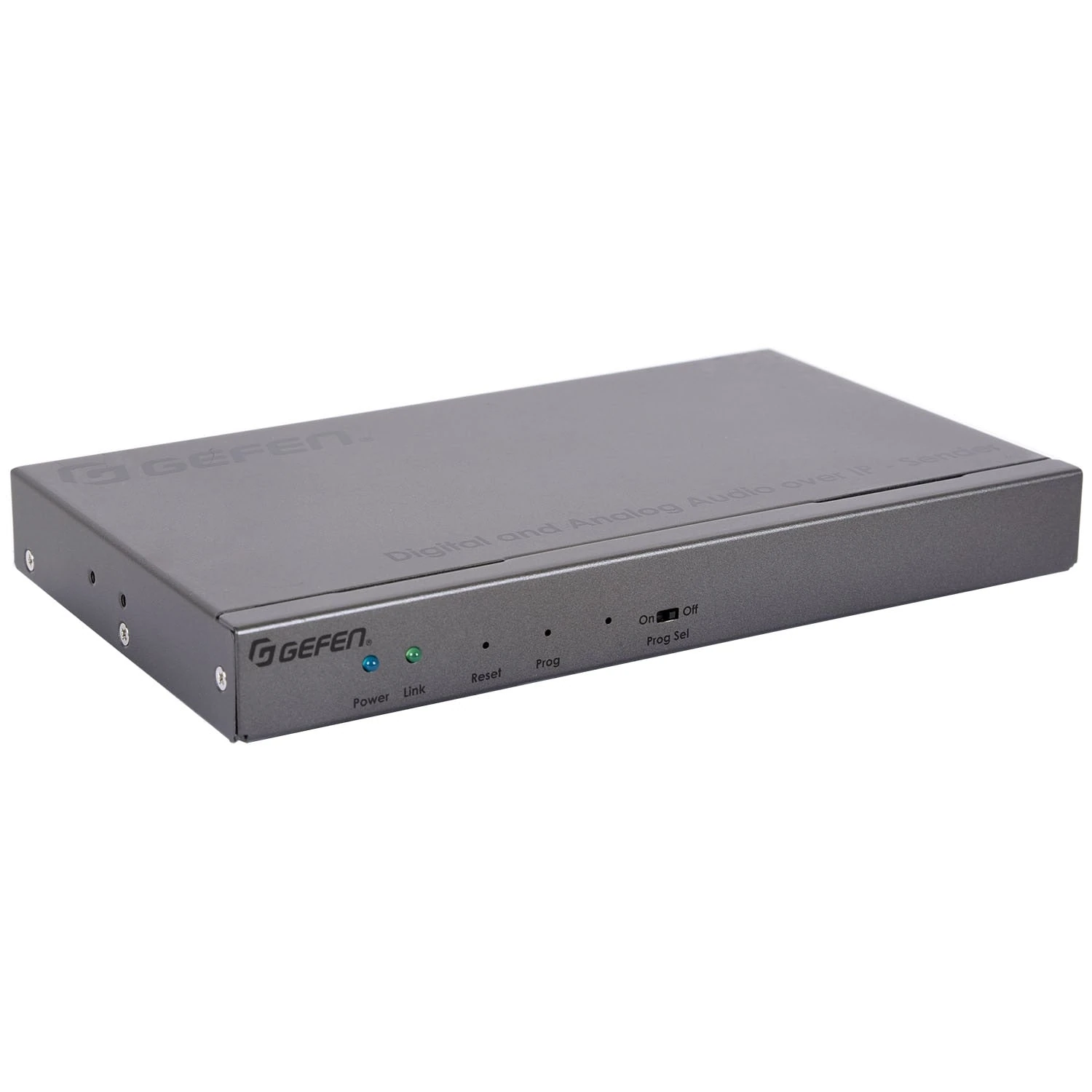

| Индикатор питания | 1 × синий светодиод |
| Индикатор соединения | 1 × зелёный светодиод |
| Передача по сети | |
| Сетевой порт Link PoE | 1 × экранированный RJ-45 с PoE |
| Кабель и длина сегмента | Экранированный CAT5e или выше; до 100 м |
| Требования к коммутатору | Управляемый гигабитный; Jumbo Frames не менее 8 КБ; IGMP Snooping |
| Питание и условия эксплуатации | |
| Разъём питания | 5 В DC; наружный диаметр 5,5 мм, центральный контакт 2,1 мм; фиксация |
| Максимальная потребляемая мощность передатчика | 3 Вт |
| Рабочая температура | От 0 до +50 °C |
| Рабочая влажность | 5–90 % относительной влажности, без конденсации |
| Температура хранения | От −20 до +85 °C |
| Влажность при хранении | 0–95 % относительной влажности, без конденсации |
| Среднее время наработки на отказ (MTBF) | 50 000 ч |
| Источник питания | 5 В DC или PoE IEEE 802.3af |
| Корпус и монтаж | |
| Размеры корпуса (Ш × В × Г), без ножек и разъёмов | 214 × 25 × 123 мм |
| Масса устройства | 0,72 кг |
