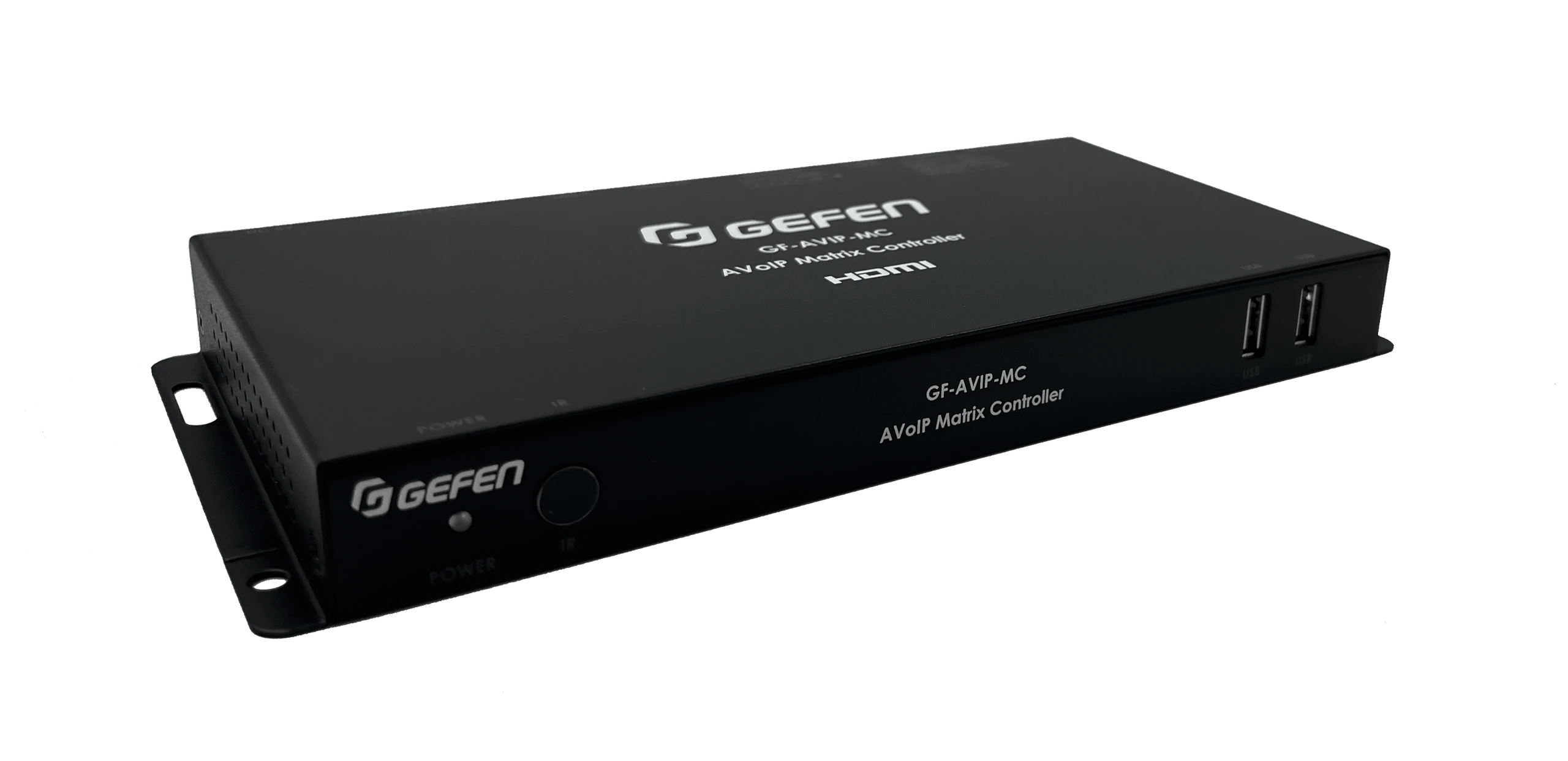

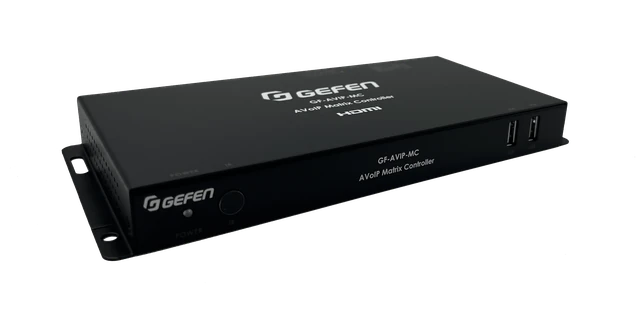

Gefen GF-AVIP-MC — контроллер матриц AV over IP
Контроллер систем AV и KVM over IP: централизованное управление маршрутизацией, видеостенами и пресетами через WebGUI.
Описание
Gefen GF-AVIP-MC объединяет управление совместимыми передатчиками и приёмниками AV over IP в одном веб-интерфейсе. Контроллер помогает настраивать виртуальные матрицы и видеостены, сохранять схемы подключения и переключать источники без отдельного входа в интерфейс каждого прибора.
Управление матрицей AV и KVM over IP
Маршрутизацию видео, аудио и управляющих сигналов можно задавать через WebGUI. Доступны одноадресная и многоадресная передача, а также до 256 пресетов для повторяющихся сценариев. Независимая маршрутизация позволяет выбирать USB-управление отдельно от видеосигнала в совместимой KVM-системе.

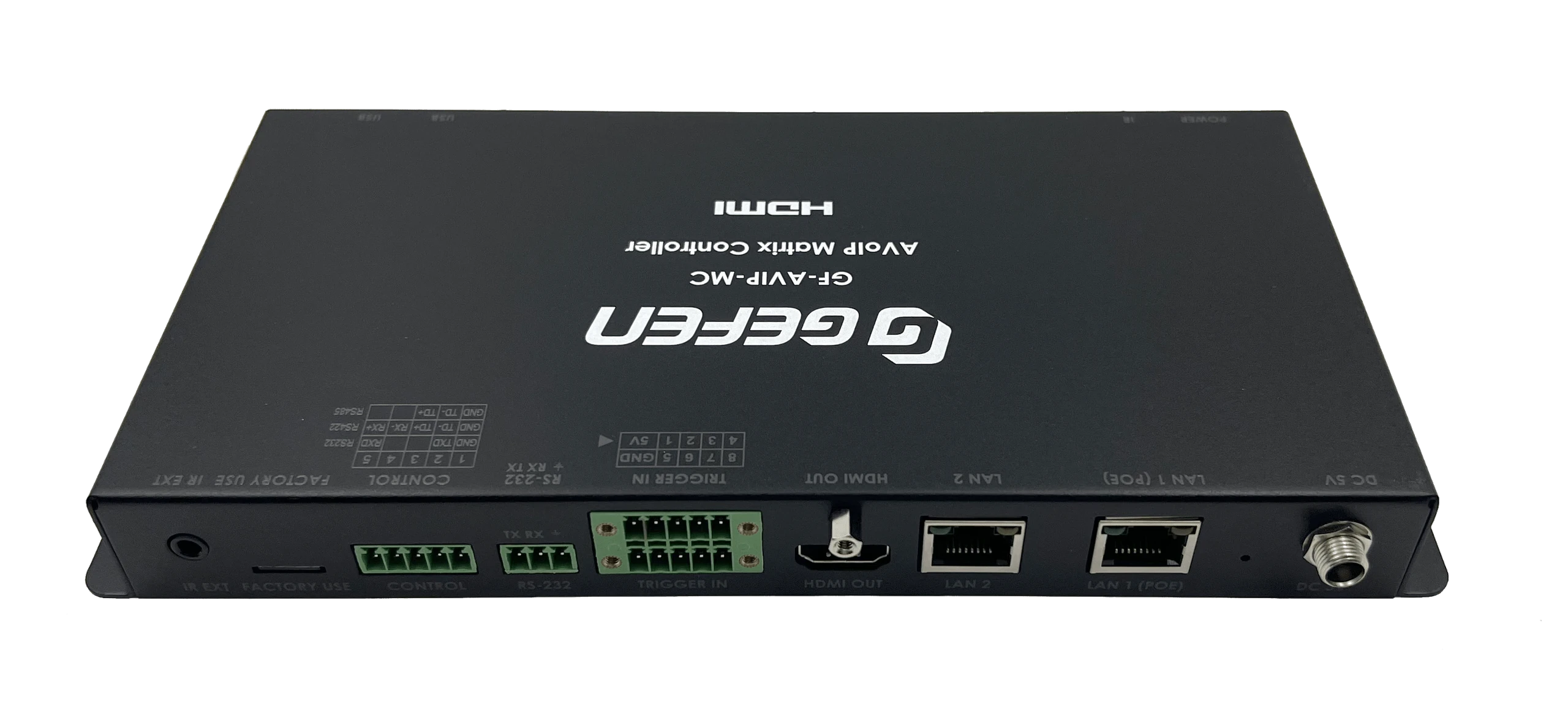

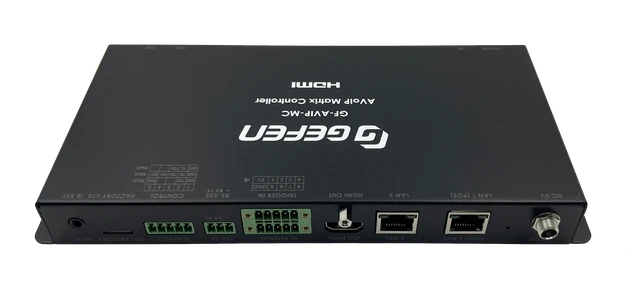

Подключение и интерфейсы
Два порта LAN позволяют разделить сеть управления и сеть оборудования. Для интеграции предусмотрены RS-232, Telnet, UDP, ИК-управление и триггерные входы. HDMI-выход 1920 × 1080 при 60 Гц и USB-порты служат для локального доступа к интерфейсу управления; этот параметр не ограничивает разрешение видео, которое передают совместимые сетевые удлинители.
Подбор системы и совместимость
Состав системы выбирают по точным моделям и версиям прошивок. В каталоге доступны KVM over IP и удлинители интерфейсных сигналов. Уточнить совместимость контроллера и состав подключения можно при подборе оборудования.
Характеристики
| Интерфейсы и сигналы | |
|---|---|
| Разрешение HDMI-выхода интерфейса управления | 1920 × 1080 при 60 Гц |
| Версия HDMI | 1.4 |
| Видеовыход интерфейса управления | 1 × HDMI Type A |
| Сервисный слот | 1 × MicroSD |
| Частота ИК-управления | 38 кГц |
| Скорость RS-232 | 115 200 бод |
| Сетевые порты | 2 × LAN, RJ-45 |
| USB-порты управления | 2 × USB 2.0 Type A |
| Порт RS-232 | 1 × трёхконтактная клеммная колодка |
| Вход ИК-удлинителя | 1 × 3,5 мм |
| Триггерные входы | 8 входов на десятиконтактной клеммной колодке |
| Питание и условия эксплуатации | |
| Питание | 5 В DC, 2,6 А; разъём с фиксацией |
| Потребляемая мощность | 14 Вт |
| Защита от электростатических разрядов (HBM) | ±8 кВ — воздушный разряд; ±4 кВ — контактный разряд |
| Рабочая температура | От 0 до +40 °C |
| Температура хранения | От −20 до +60 °C |
| Относительная влажность | 20–90 %, без конденсации |
| Корпус и монтаж | |
| Масса устройства | 648 г |
| Материал корпуса | Сталь |
| Цвет корпуса | Чёрный |
| Размеры корпуса (Ш × В × Г) | 231,5 × 25 × 108 мм |
| Полные размеры (Ш × В × Г) | 231,5 × 25 × 117 мм |
Документация
Все предложения категории · Оборудование Gefen
Подключение и подбор
Совместимость и состав подключения
Перед выбором Gefen GF-AVIP-MC сопоставьте характеристики с вашей схемой. Уточните совместимость, питание и состав комплекта при подборе оборудования.
