Gefen EXT-DPKA-LANS-TX — передатчик DisplayPort KVM over IP
Передатчик DisplayPort KVM over IP Gen 2 с USB, двусторонним аудио, RS-232, ИК и PoE.
Описание
Gefen EXT-DPKA-LANS-TX подключается к DisplayPort-выходу компьютера и передаёт видео, USB, аудио и управление через гигабитную локальную сеть. Передатчик поколения Gen 2 поддерживает разрешение до 4K при 60 Гц с дискретизацией 4:2:0.
Удалённое подключение компьютера

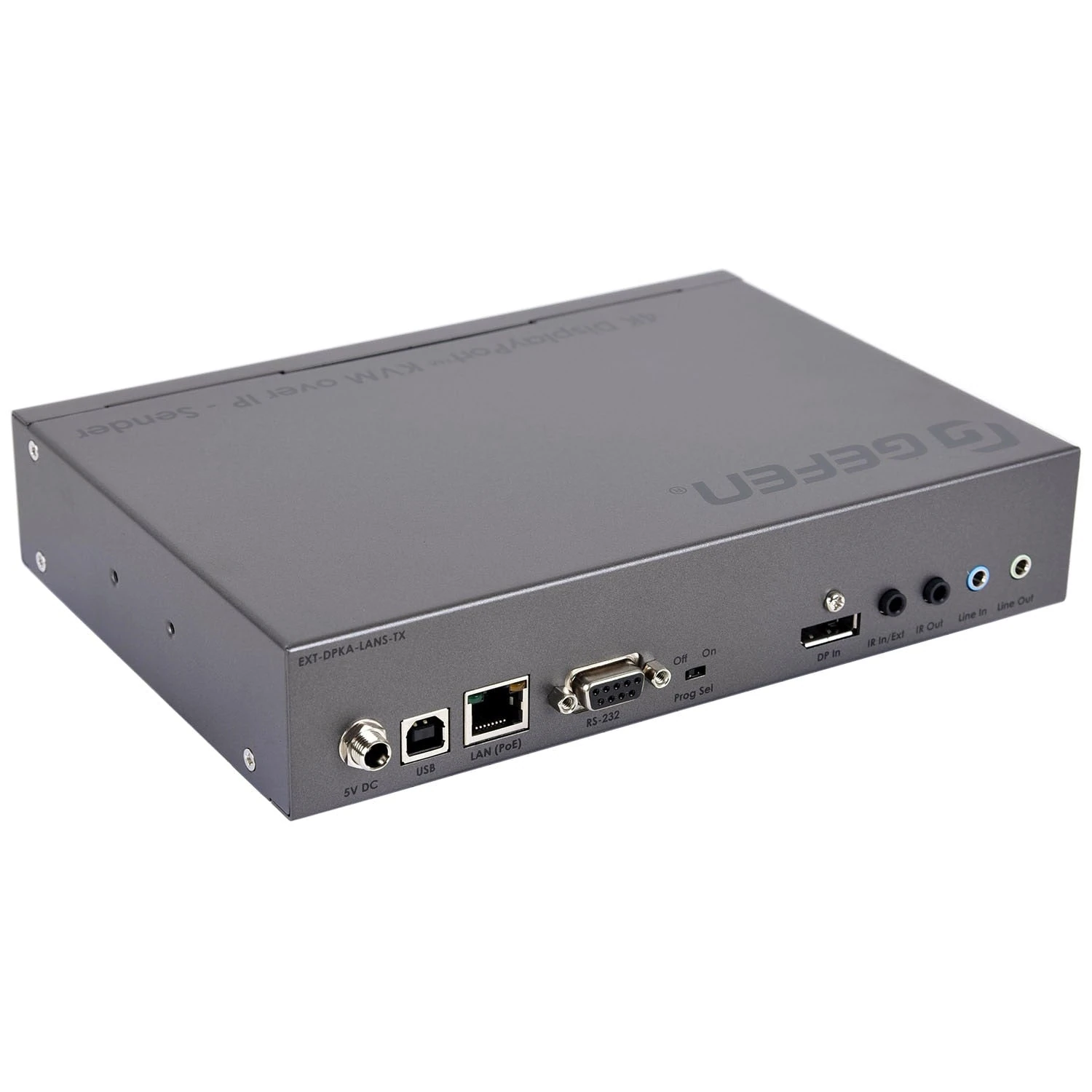

USB Type B служит для соединения с компьютером; сетевой RJ-45 поддерживает PoE IEEE 802.3af. Для интеграции предусмотрены RS-232, отдельные ИК-вход и выход, линейные аудиовход и аудиовыход. При использовании внешнего питания требуется 5 В DC. Приёмник подбирается отдельно с учётом интерфейса монитора и совместимости системы Gen 2.
Сеть и подбор системы
Линии CAT5e или выше ограничены 100 метрами на сегмент до сетевого коммутатора. Для сети нужен управляемый гигабитный коммутатор с Jumbo Frames не менее 8 КБ и IGMP Snooping. Смотрите оборудование KVM-over-IP и KVM-удлинители. Состав подключения уточняется при подборе оборудования.
Характеристики
| Интерфейсы и сигналы | |
|---|---|
| Видеовход | 1 × DisplayPort, 20 контактов, гнездо |
| Линейный аудиовход | 1 × стереогнездо 3,5 мм |
| Линейный аудиовыход | 1 × стереогнездо 3,5 мм |
| USB для подключения компьютера | 1 × USB Type B, гнездо |
| Сетевой порт | 1 × RJ-45, экранированный, с PoE |
| Порт RS-232 | 1 × DB-9, гнездо |
| Вход ИК-приёмника | 1 × стереогнездо 3,5 мм |
| Выход ИК-излучателя | 1 × моногнездо 3,5 мм |

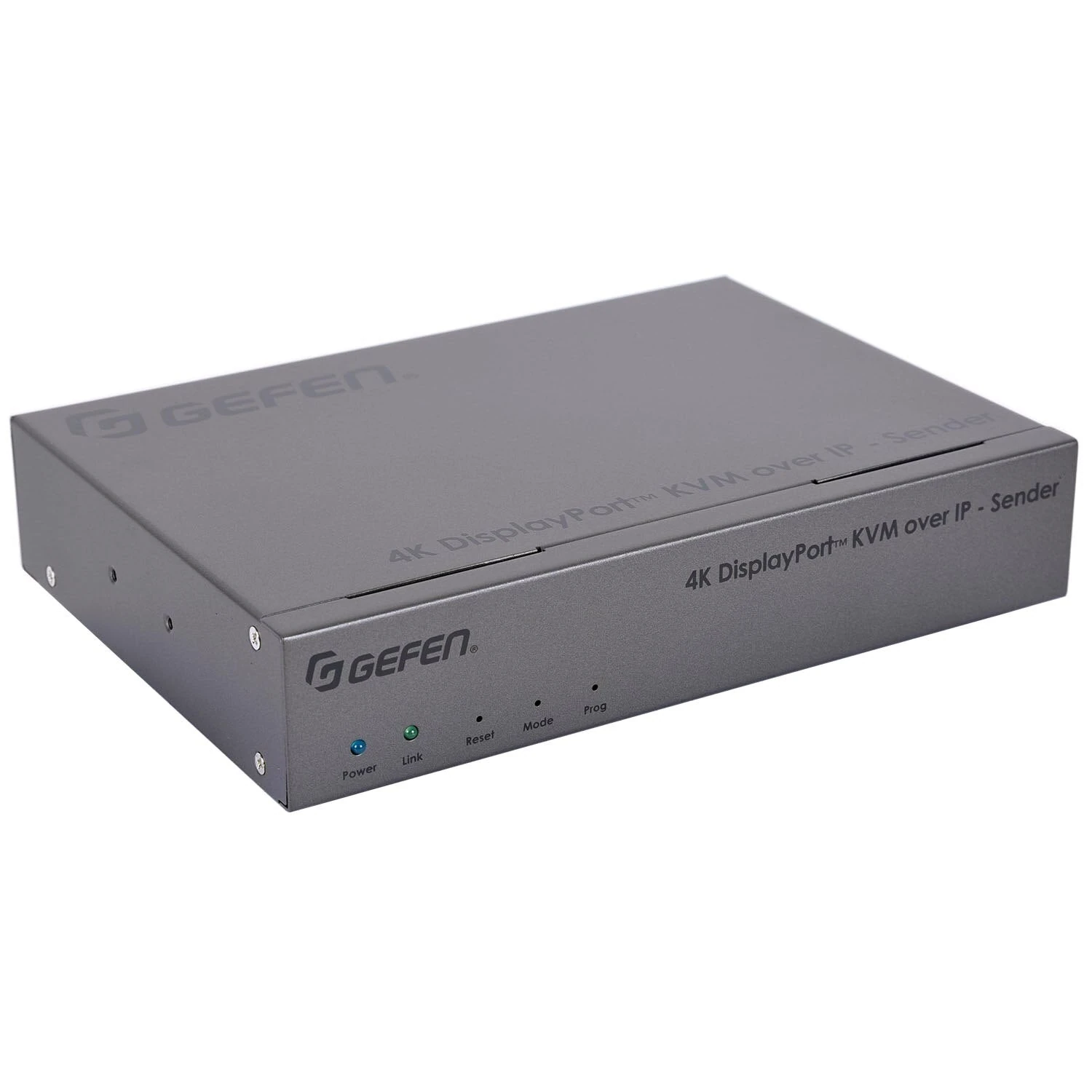

| Кнопка режима | 1 × утопленная тактовая кнопка |
| Кнопка сброса | 1 × утопленная тактовая кнопка |
| Индикатор соединения | 1 × зелёный светодиод |
| Максимальное разрешение | 4K при 60 Гц, 4:2:0 |
| Передача по сети | |
| Сетевой интерфейс | Gigabit Ethernet |
| Кабель и длина сегмента | CAT5e или выше; до 100 м между устройством и сетевым коммутатором |
| Коммутатор | Управляемый Gigabit Ethernet; Jumbo Frames не менее 8 КБ и IGMP Snooping |
| Питание и условия эксплуатации | |
| Индикатор питания | 1 × синий светодиод |
| Питание | 5 В DC или PoE IEEE 802.3af |
| Разъём питания | 5 В DC, разъём с фиксацией; наружный диаметр 5,5 мм, штырь 2,5 мм |
| Потребляемая мощность | 6 Вт |
| Рабочая температура | От 0 до +50 °C |
| Рабочая влажность | 5–90 % относительной влажности, без конденсации |
| Температура хранения | От −20 до +85 °C |
| Влажность при хранении | 0–95 % относительной влажности, без конденсации |
| Средняя наработка на отказ | 50 000 ч |
| Корпус и масса | |
| Размеры (Ш × В × Г) | 214 × 43 × 150 мм |
| Масса прибора | 1 кг |
| Масса с упаковкой | 1,9 кг |
Документация
Все предложения категории · Оборудование Gefen
Подключение и подбор
Совместимость и состав подключения
Перед выбором Gefen EXT-DPKA-LANS-TX сопоставьте характеристики с вашей схемой. Уточните совместимость, питание и состав комплекта при подборе оборудования.
